La coordinación de protecciones en hospitales es esencial para evitar que un fallo eléctrico puntual termine afectando a zonas críticas no implicadas en la incidencia. En quirófanos, UCI, salas de diagnóstico, laboratorios o áreas con equipamiento electromédico sensible, no basta con detectar un fallo: es necesario que actúe la protección adecuada, en el punto correcto y con el menor impacto posible sobre la continuidad asistencial.
Cuando una instalación no está correctamente coordinada, una incidencia localizada puede provocar desconexiones innecesarias aguas arriba, cortes en circuitos no afectados o pérdida de alimentación en áreas que deben permanecer operativas. Por eso, la coordinación selectiva de protecciones forma parte de una estrategia avanzada de seguridad eléctrica hospitalaria.
La coordinación de protecciones en hospitales permite limitar el impacto de un fallo eléctrico, evitando desconexiones críticas y reforzando la continuidad operativa en áreas sensibles.
En un hospital, la mejor protección no es la que desconecta más rápido, sino la que actúa exactamente donde debe actuar.

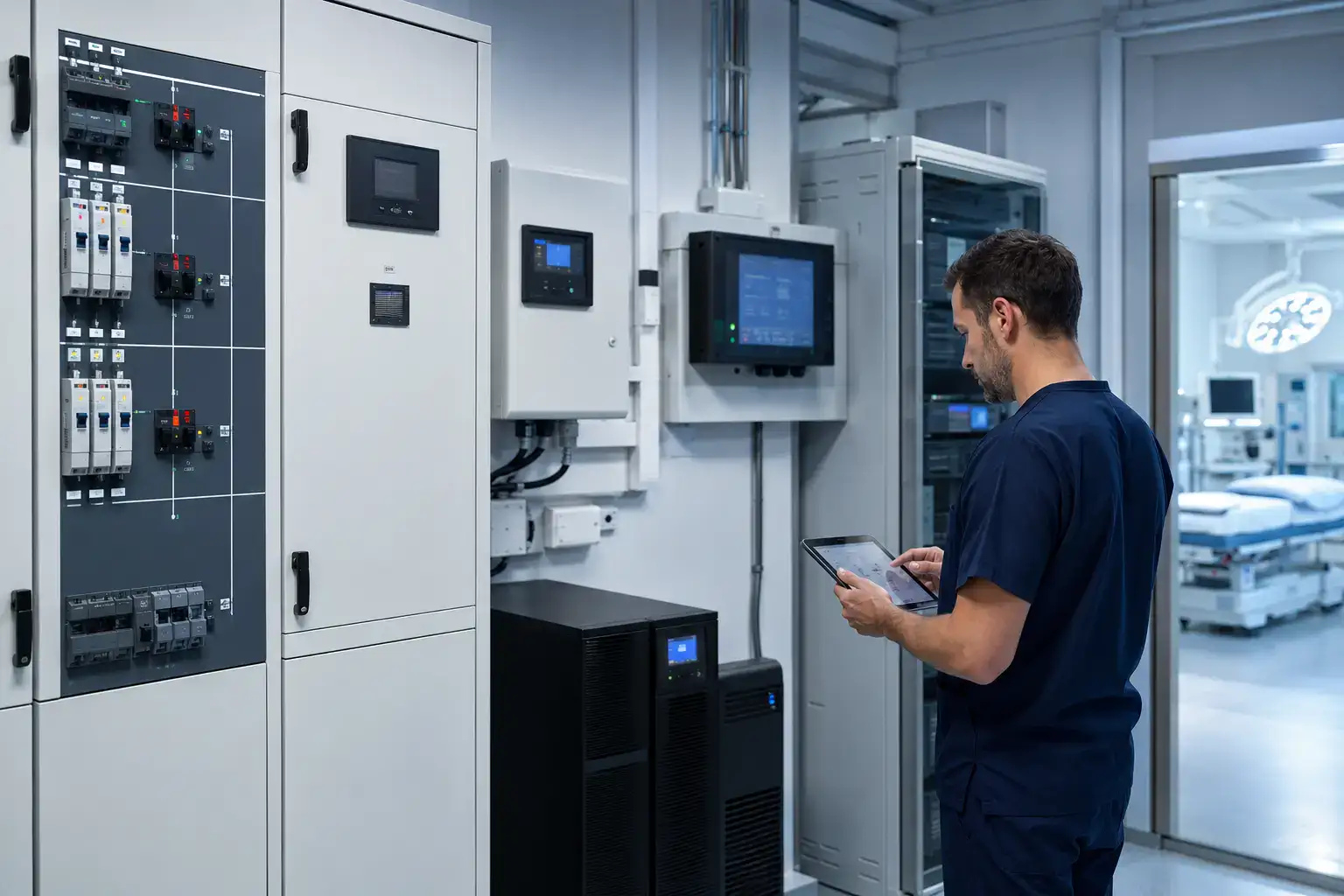

Qué es la coordinación de protecciones en hospitales
La coordinación de protecciones en hospitales consiste en diseñar, ajustar y validar los dispositivos de protección eléctrica para que, ante un fallo, actúe únicamente el elemento más próximo al punto afectado.
Su objetivo no es solo proteger la instalación, sino evitar que una incidencia localizada provoque una desconexión general o afecte a otras áreas del hospital que no están relacionadas con el fallo.
En la práctica, una coordinación correcta debe considerar:
- la jerarquía entre protecciones aguas arriba y aguas abajo;
- la criticidad clínica de cada área;
- el comportamiento esperado ante sobrecargas, cortocircuitos o fallos de aislamiento;
- la relación entre protecciones, sistemas IT médicos, SAI/UPS y transformadores;
- la trazabilidad de alarmas, disparos e incidencias.
| Concepto | Qué significa | Impacto en el hospital |
|---|---|---|
| Protección eléctrica | Dispositivo que actúa ante sobrecargas, cortocircuitos, fugas o fallos | Reduce riesgos eléctricos en personas, equipos e instalación |
| Coordinación | Relación ordenada entre protecciones aguas arriba y aguas abajo | Evita disparos innecesarios en zonas no afectadas |
| Selectividad eléctrica | Capacidad de aislar solo el tramo defectuoso | Mejora la continuidad de servicio en áreas críticas |
| Continuidad operativa | Mantenimiento del servicio eléctrico en circuitos no afectados | Protege actividad clínica, equipos y seguridad del paciente |
ETKHO aborda esta necesidad desde soluciones orientadas a la seguridad eléctrica hospitalaria, especialmente en áreas donde la continuidad eléctrica resulta crítica.
Por qué la selectividad eléctrica es crítica en áreas hospitalarias
En edificios convencionales, una desconexión eléctrica puede suponer una pérdida de confort, productividad o servicio. En un hospital, puede afectar directamente a procesos clínicos, equipos electromédicos o áreas donde los pacientes dependen de sistemas eléctricos continuos.
Por este motivo, la selectividad eléctrica hospitalaria debe diseñarse teniendo en cuenta el nivel de criticidad de cada zona. No todas las cargas tienen el mismo impacto operativo, ni todas las áreas admiten el mismo margen de interrupción.
Las áreas más sensibles suelen ser:
- quirófanos;
- UCI;
- salas de reanimación;
- diagnóstico por imagen;
- laboratorios;
- salas técnicas;
- zonas con equipos electromédicos sensibles.
En quirófanos y UCI, la prioridad es mantener la continuidad ante un primer fallo y evitar desconexiones generales. En laboratorios o diagnóstico por imagen, la estabilidad eléctrica y la disponibilidad de equipos pueden ser determinantes para preservar procesos, muestras o pruebas clínicas.
La selectividad eléctrica hospitalaria no consiste solo en proteger circuitos: consiste en proteger la continuidad clínica.
Las guías técnicas de referencia sobre servicios eléctricos hospitalarios, como el Health Technical Memorandum 06-01 del NHS, refuerzan la importancia de diseñar, operar y mantener adecuadamente la infraestructura eléctrica en edificios sanitarios.
Del mismo modo, el Scottish Health Technical Memorandum 06-01 aborda criterios para los trabajos sobre cableado fijo y equipamiento eléctrico integral en servicios eléctricos sanitarios, un enfoque directamente alineado con la continuidad y seguridad en instalaciones críticas.
Diferencia entre detectar un fallo y aislarlo correctamente
Uno de los errores más habituales al analizar la seguridad eléctrica hospitalaria es confundir detección con resolución. Detectar una alarma o una desviación es solo el primer paso. Después, la instalación debe estar preparada para que la respuesta eléctrica sea proporcionada y localizada.
Este proceso puede entenderse como una secuencia técnica:
- Detección: el sistema identifica una anomalía eléctrica.
- Interpretación: el equipo técnico evalúa el riesgo y el área afectada.
- Aislamiento: actúa la protección correspondiente.
- Continuidad: las áreas no afectadas siguen operativas.
- Registro: la incidencia queda documentada para mantenimiento y mejora continua.
Este enfoque conecta de forma natural con la gestión de alarmas técnicas hospitalarias, donde la prioridad es detectar, comunicar y priorizar incidencias eléctricas. La coordinación de protecciones añade el siguiente nivel: conseguir que la instalación responda de manera precisa ante el fallo.
Una alarma indica que algo ocurre. Una protección bien coordinada decide hasta dónde debe llegar el impacto de ese fallo.
Tipos de selectividad eléctrica en instalaciones hospitalarias
La selectividad eléctrica puede plantearse de diferentes formas según la arquitectura de la instalación, los dispositivos utilizados y el nivel de criticidad del área.
En hospitales, el objetivo no es aplicar una única solución de forma genérica, sino seleccionar la estrategia adecuada según el riesgo clínico, la arquitectura eléctrica y los requisitos de continuidad.
| Tipo de selectividad | Cómo funciona | Aplicación hospitalaria |
|---|---|---|
| Selectividad total | Solo actúa la protección más cercana al fallo en todo el rango previsto | Áreas donde se busca máxima continuidad de servicio |
| Selectividad parcial | La coordinación se garantiza hasta un determinado nivel de corriente | Zonas con menor criticidad o menor exigencia operativa |
| Selectividad amperimétrica | Se basa en diferencias de intensidad entre protecciones | Distribuciones escalonadas con cargas diferenciadas |
| Selectividad cronométrica | Se basa en tiempos de actuación coordinados | Instalaciones donde se requiere control temporal de disparos |
| Selectividad lógica | Integra comunicación entre protecciones o sistemas | Infraestructuras complejas con supervisión avanzada |
En áreas críticas, esta decisión debe integrarse con el diseño del sistema eléctrico, la clasificación de cargas, la normativa IEC 60364-7-710 y los protocolos de respuesta técnica.
Coordinación con sistemas IT médicos y vigilancia de aislamiento
Los sistemas de alimentación IT desempeñan un papel clave en áreas médicas críticas porque permiten mantener la continuidad de servicio ante un primer fallo de aislamiento.
En este tipo de sistemas, la prioridad no es desconectar de forma inmediata, sino detectar la desviación, avisar al equipo técnico y permitir una intervención controlada. Para ello, los vigilantes de aislamiento supervisan el estado de la instalación y activan alarmas cuando se detectan condiciones anómalas.
La coordinación con sistemas IT médicos debe contemplar tres aspectos:
- continuidad ante un primer fallo de aislamiento;
- localización e interpretación rápida de la desviación;
- actuación selectiva cuando el fallo evoluciona o afecta a un tramo concreto.
Para reforzar este punto, también puede consultarse la explicación técnica sobre qué es un sistema IT y por qué resulta especialmente relevante en entornos médicos donde la continuidad eléctrica es prioritaria.
En áreas críticas, la protección eléctrica debe permitir actuar sin convertir cada desviación en una interrupción inmediata.

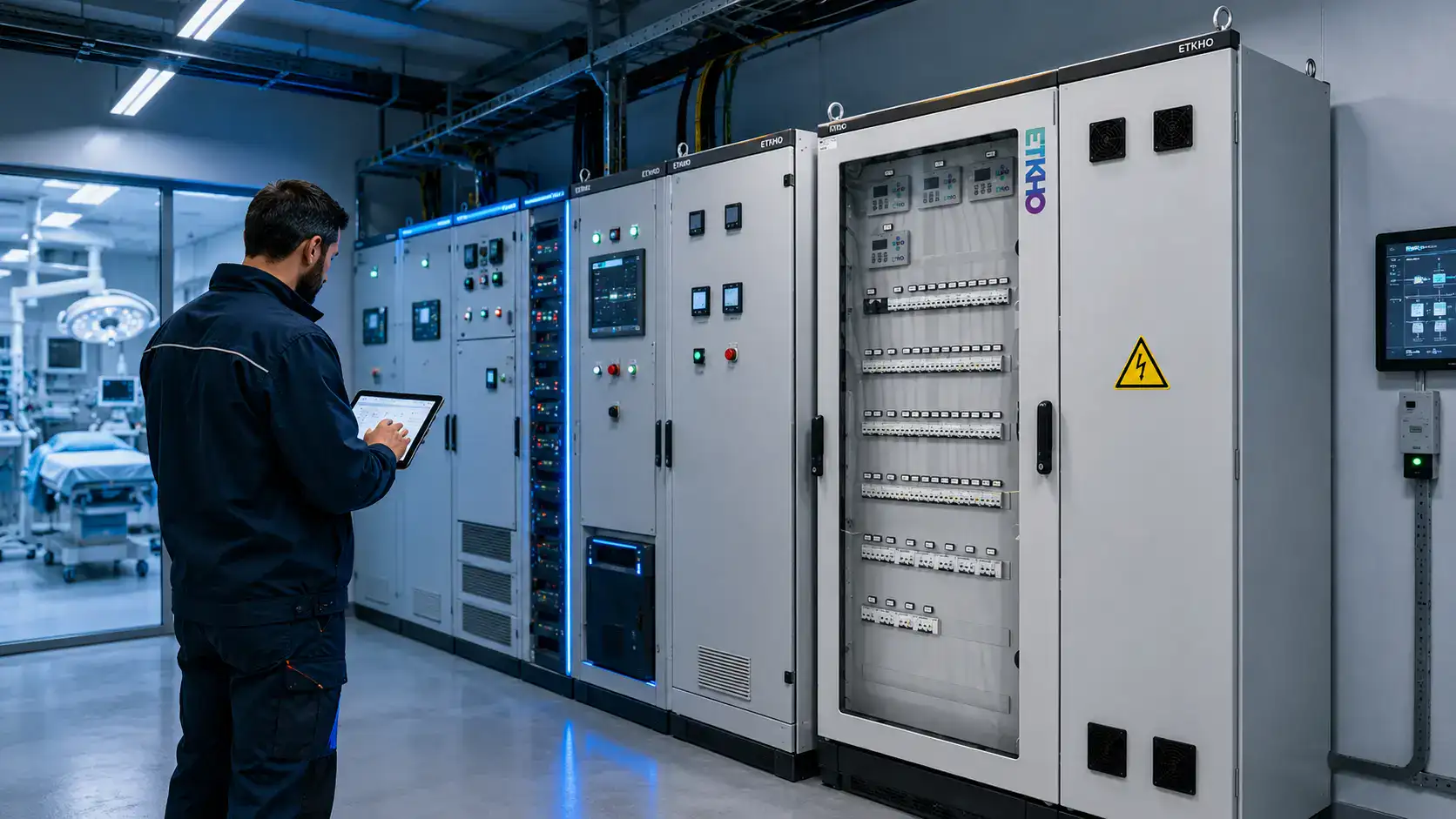

SAI, transformadores y protecciones aguas arriba
La coordinación de protecciones no puede analizarse de forma aislada. Debe considerar cómo se relacionan las protecciones con otros elementos de la infraestructura eléctrica hospitalaria, especialmente SAI/UPS, transformadores de aislamiento y protecciones situadas aguas arriba.
Los sistemas de alimentación ininterrumpida ayudan a proteger equipos sensibles ante interrupciones, microcortes o perturbaciones de red. Los transformadores de aislamiento médico, por su parte, refuerzan la separación eléctrica y la seguridad en áreas críticas.
Una coordinación deficiente puede provocar:
- disparos no previstos en protecciones generales;
- pérdida de alimentación en circuitos no afectados;
- actuación inadecuada ante cortocircuitos aguas abajo;
- dificultad para identificar el origen real de la incidencia;
- menor capacidad de recuperación operativa tras el fallo.
La continuidad eléctrica hospitalaria depende tanto del respaldo energético como de la precisión con la que se limita un fallo.
La coordinación entre SAI, transformadores y protecciones permite que la respuesta sea proporcionada, sin comprometer circuitos que deben permanecer disponibles.
Errores habituales en la coordinación de protecciones hospitalarias
Una instalación hospitalaria puede contar con protecciones adecuadas y, aun así, presentar riesgos si esas protecciones no están correctamente coordinadas. El problema no siempre está en la falta de dispositivos, sino en cómo se relacionan entre sí.
| Error habitual | Consecuencia | Cómo prevenirlo |
|---|---|---|
| Analizar protecciones de forma aislada | Disparos no selectivos o desconexiones innecesarias | Estudiar la instalación como sistema completo |
| No diferenciar áreas por criticidad | El mismo criterio se aplica a zonas con riesgos muy distintos | Clasificar áreas según impacto clínico y operativo |
| No validar ajustes tras cambios de carga | La coordinación puede quedar desactualizada | Revisar protecciones tras ampliaciones o reformas |
| No integrar alarmas y supervisión | Menor visibilidad sobre el origen de la incidencia | Relacionar protecciones, alarmas y monitorización |
| No documentar incidencias | Pérdida de información para mantenimiento | Registrar eventos y revisar patrones de fallo |
Este enfoque también se relaciona con el mantenimiento predictivo en hospitales, ya que la interpretación de eventos eléctricos, alarmas y tendencias permite anticipar problemas antes de que afecten a la actividad clínica.
Cómo validar la coordinación durante el commissioning hospitalario
La coordinación de protecciones no debería quedar solo en fase de diseño. Debe revisarse y validarse durante la puesta en marcha, especialmente en áreas críticas donde un fallo eléctrico puede tener consecuencias operativas relevantes.
Durante el commissioning hospitalario, es recomendable comprobar que las protecciones, alarmas, sistemas IT, SAI y transformadores responden de acuerdo con la lógica prevista.
La validación debería incluir:
- revisión de arquitectura eléctrica y jerarquía de protecciones;
- comprobación de ajustes y curvas de disparo;
- pruebas funcionales de alarmas y señalización;
- verificación de continuidad ante escenarios previstos;
- documentación de criterios, configuraciones y resultados.
Una instalación crítica no debería considerarse preparada hasta que su respuesta ante fallos haya sido probada, entendida y documentada.
Validar la coordinación no solo reduce riesgos en la puesta en marcha. También facilita el mantenimiento, la ampliación futura de la instalación y la respuesta ante incidencias reales.
Soluciones ETKHO para continuidad y protección eléctrica en áreas críticas
La coordinación de protecciones en hospitales requiere una combinación de diseño técnico, productos adecuados, supervisión y validación. ETKHO ofrece soluciones orientadas a preservar la seguridad eléctrica en áreas críticas y facilitar la gestión técnica de la instalación.
| Necesidad hospitalaria | Solución ETKHO relacionada | Función en la continuidad eléctrica |
|---|---|---|
| Mantener servicio ante primer fallo | Sistemas de alimentación IT | Evitan interrupciones inmediatas en áreas médicas críticas |
| Detectar desviaciones de aislamiento | Vigilantes de aislamiento | Permiten identificar condiciones anómalas antes de una incidencia mayor |
| Proteger equipos sensibles | Sistemas de alimentación ininterrumpida | Aseguran respaldo ante interrupciones o perturbaciones de red |
| Reforzar separación eléctrica | Transformadores de aislamiento médico | Contribuyen a la protección eléctrica de áreas sensibles |
| Mejorar equipotencialidad | Conexiones de tierra hospitalarias | Ayudan a mantener condiciones seguras de puesta a tierra |
| Evaluar riesgos y criterios técnicos | Asesoramiento en seguridad eléctrica | Permite analizar cortocircuito, coordinación de protecciones y calidad de suministro |
La combinación de estas soluciones ayuda a que la infraestructura eléctrica hospitalaria no solo detecte fallos, sino que responda de forma proporcionada, localizada y segura.
Conclusión
La coordinación de protecciones en hospitales es una pieza esencial para garantizar continuidad eléctrica en áreas críticas. Su función no se limita a proteger la instalación, sino a evitar que un fallo localizado provoque desconexiones innecesarias en zonas que deben seguir operativas.
En entornos como quirófanos, UCI, diagnóstico por imagen o laboratorios, la selectividad eléctrica permite aislar incidencias con precisión, preservar la actividad clínica y facilitar una respuesta técnica más segura.
Mediante sistemas IT médicos, vigilancia de aislamiento, SAI, transformadores de aislamiento, conexiones de tierra hospitalarias y asesoramiento técnico especializado, ETKHO contribuye a construir infraestructuras hospitalarias más seguras, coordinadas y preparadas para responder ante fallos eléctricos en áreas críticas.
Preguntas frecuentes sobre coordinación de protecciones en hospitales
¿Qué es la coordinación de protecciones en hospitales?
Es el diseño, ajuste y validación de las protecciones eléctricas para que, ante un fallo, actúe el dispositivo más cercano al punto afectado, evitando desconexiones innecesarias en otras zonas del hospital.
¿Qué diferencia hay entre coordinación y selectividad eléctrica?
La coordinación es el diseño ordenado de las protecciones. La selectividad eléctrica es el resultado deseado: que solo se desconecte el tramo afectado por el fallo.
¿Por qué es importante en quirófanos y UCI?
Porque en estas áreas una desconexión eléctrica puede afectar a equipos electromédicos, monitorización, anestesia, soporte vital o procesos clínicos sensibles.
¿Cómo se relaciona con los sistemas IT médicos?
Los sistemas IT médicos permiten mantener la continuidad ante un primer fallo de aislamiento, mientras que los vigilantes de aislamiento detectan desviaciones y facilitan una respuesta técnica controlada.
¿Cuándo debe revisarse la coordinación de protecciones?
Debe revisarse en fase de diseño, durante el commissioning, tras ampliaciones o reformas, después de cambios de carga y cuando se registran incidencias eléctricas repetidas.
¿Qué soluciones de ETKHO ayudan a mejorar la continuidad eléctrica?
Los sistemas IT, vigilantes de aislamiento, SAI, transformadores de aislamiento, conexiones de tierra y servicios de asesoramiento técnico contribuyen a reforzar la continuidad y la seguridad eléctrica hospitalaria.
