La calidad de la energía eléctrica en hospitales describe hasta qué punto la tensión, la corriente y la frecuencia que llegan a una instalación conservan las características necesarias para que sus cargas funcionen según lo previsto. Un hospital puede mantener el suministro y, sin embargo, registrar armónicos, huecos de tensión, transitorios o desequilibrios capaces de elevar pérdidas, calentar componentes o alterar sistemas de control.
La decisión útil no consiste en preguntar si “hay electricidad”, sino si la forma de onda y su comportamiento temporal son compatibles con la instalación, las cargas conectadas y la criticidad del área. Para responder con rigor hay que medir durante un periodo representativo, correlacionar los eventos con la operación y verificar después cualquier corrección.
La electricidad también deja huellas cuando no se interrumpe. Se insinúa en una forma de onda deformada, en el calor anómalo de un neutro o en un reinicio que nadie logra reproducir. Medir bien consiste en seguir esas huellas desde el síntoma hasta su origen y regresar después al mismo punto para comprobar que la corrección ha sido real.
Qué significa calidad de la energía eléctrica en hospitales
La calidad eléctrica no es un único valor. Es el resultado de varias magnitudes que cambian en el tiempo y que deben interpretarse en el punto donde se miden. Una desviación observada en la acometida puede tener un origen externo; otra registrada únicamente aguas abajo de un cuadro puede estar asociada a una carga o a la propia distribución interior.
El manual de diseño eléctrico del Department of Veterans Affairs exige estimar la distorsión armónica de tensión y corriente en barras con abundancia de cargas no lineales y justificar, cuando corresponda, los elementos de mitigación. El criterio es importante: primero se caracteriza el problema; después se decide si hace falta corregirlo.

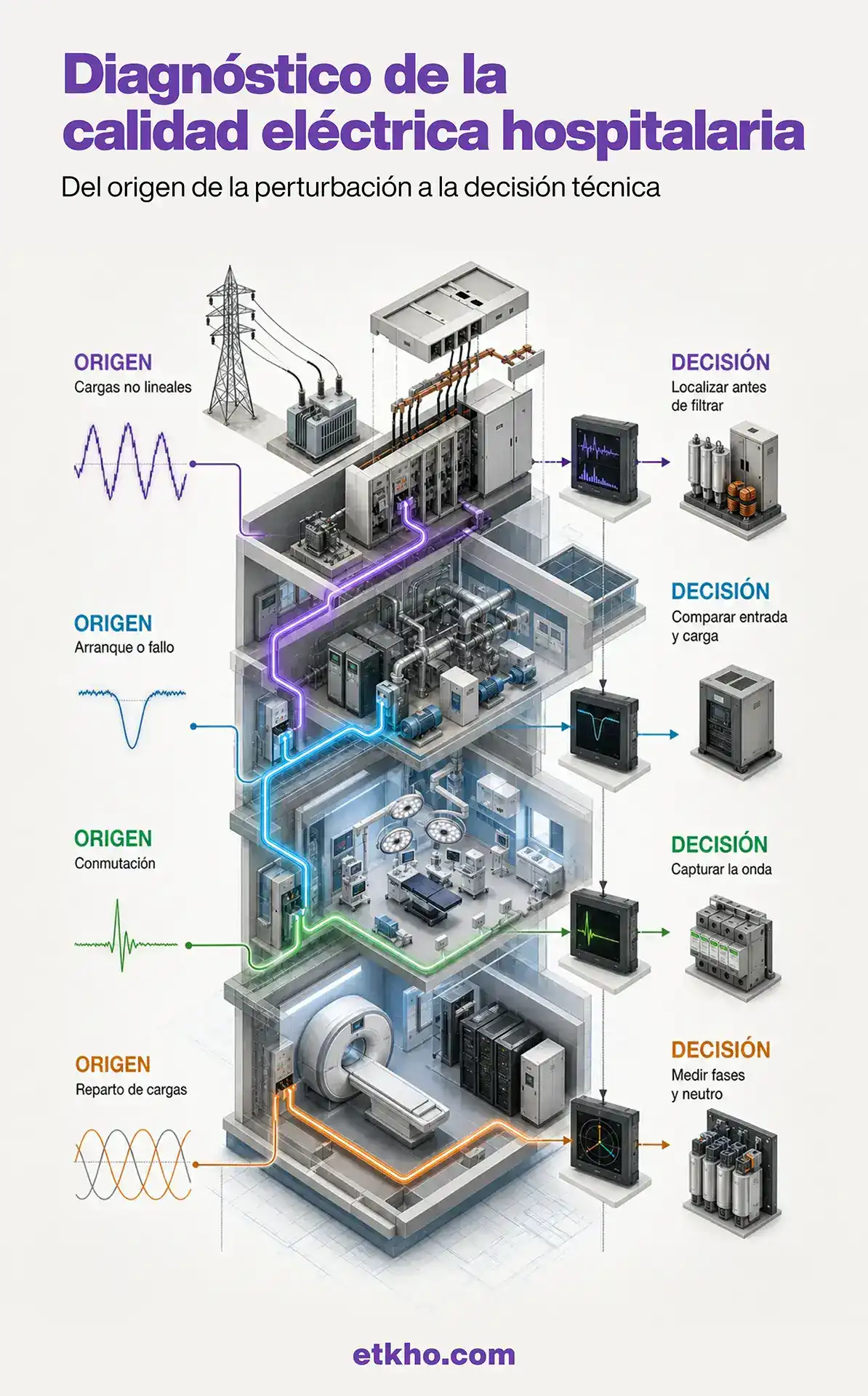

| Perturbación | Qué se observa | Qué conviene investigar |
|---|---|---|
| Armónicos | Deformación periódica de tensión o corriente | Cargas no lineales, variadores, fuentes conmutadas y resonancias |
| Hueco de tensión | Descenso temporal del valor eficaz | Arranques, fallos, transferencias y eventos de red |
| Transitorio | Variación rápida y de corta duración | Maniobras, conmutaciones, descargas y supresión inadecuada |
| Desequilibrio | Diferencias entre fases | Reparto de cargas, conexiones y evolución de la demanda |
| Variación de frecuencia | Desviación respecto al valor nominal | Fuente de suministro, generación local y transiciones |
Por qué los armónicos eléctricos requieren contexto
Una carga lineal tiende a demandar una corriente cuya forma guarda relación con la tensión aplicada. Las cargas no lineales toman corriente de manera no sinusoidal y pueden introducir componentes a múltiplos de la frecuencia fundamental. El resultado se expresa habitualmente mediante distorsión armónica total, o THD, pero el porcentaje por sí solo no explica el origen ni el impacto.
La guía del Departamento de Energía de Estados Unidos señala que los armónicos pueden perjudicar a transformadores y motores e interferir con equipos de control sensibles. También advierte de que la corrección del factor de potencia y las resonancias de la instalación pueden modificar el comportamiento del problema. Por ello, no debe prescribirse un filtro a partir de una lectura puntual.
THD de tensión y THD de corriente no responden a la misma pregunta

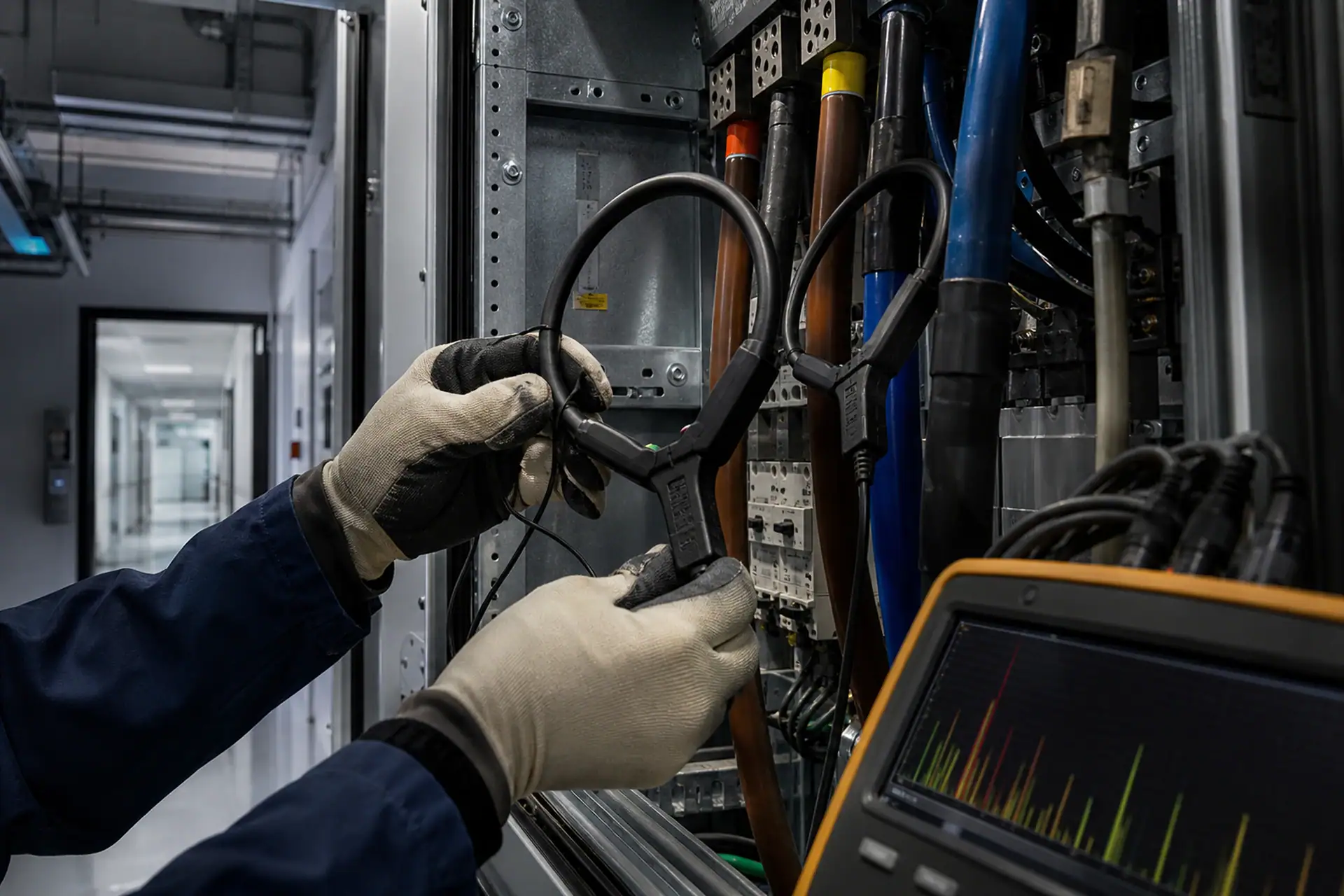

La THD de corriente ayuda a caracterizar cómo una carga o conjunto de cargas demanda energía. La THD de tensión muestra hasta qué punto esa demanda, junto con la impedancia de la red, está deformando la tensión en el punto de medida. Comparar ambos registros, además del espectro por orden armónico, aporta más información que observar un único indicador agregado.
También importa la carga instantánea. Un porcentaje elevado con corriente muy baja puede tener una relevancia diferente a una distorsión persistente durante máxima ocupación. La campaña debe registrar potencia, corriente eficaz, factor de potencia, desequilibrio y eventos, no solo THD.
El neutro y la temperatura aportan señales complementarias
En distribuciones trifásicas con muchas cargas monofásicas no lineales, determinados armónicos pueden acumularse en el neutro. Una investigación técnica debería comparar corrientes de fase y neutro, comprobar el reparto de cargas y revisar temperaturas en conexiones, conductores y transformadores. La termografía puede localizar síntomas, pero no sustituye el análisis eléctrico ni demuestra por sí sola la causa.
Huecos, transitorios y desequilibrios: perturbaciones que una media oculta
Una media de diez minutos puede parecer normal y ocultar un evento de pocos ciclos. Por eso, un analizador destinado a estudiar reinicios, pérdidas de comunicación o alarmas intermitentes debe capturar eventos con resolución y disparadores compatibles con el síntoma. El periodo de registro también debe abarcar turnos, arranques, transferencias y cambios de actividad.
Huecos de tensión
Un hueco puede coincidir con el arranque de una carga importante, un cortocircuito en otro punto, una transferencia o un evento de la red. Si aparece simultáneamente en la entrada y aguas abajo, la investigación seguirá un camino distinto a la de un evento que solo existe en un cuadro secundario. La comparación temporal entre puntos evita atribuir automáticamente la causa al equipo que manifestó el fallo.
Transitorios
Los transitorios pueden asociarse a maniobras, conmutación de bancos de condensadores, apertura de cargas inductivas o fenómenos externos. Su duración obliga a utilizar instrumentación y configuración de captura adecuadas. Un multímetro convencional puede confirmar valores estacionarios, pero no reconstruye necesariamente un evento rápido.
Desequilibrio de fases
El desequilibrio puede elevar corrientes, aumentar pérdidas y afectar al comportamiento de cargas trifásicas. La medida debe incluir tensión y corriente por fase y repetirse en condiciones operativas comparables. Si el reparto cambia durante el día, la solución puede requerir reorganizar cargas o revisar la distribución antes de añadir equipamiento corrector.
Cómo diseñar una campaña de medida útil
La calidad de la energía se diagnostica mejor como un proceso y no como una inspección aislada. Antes de conectar el instrumento conviene redactar una hipótesis verificable: qué ocurre, dónde, con qué frecuencia y qué cambió antes de que apareciera. Esta definición evita recoger grandes volúmenes de datos sin una pregunta técnica.
- Definir el síntoma. Identificar equipo, área, hora, duración, alarma y consecuencia observada.
- Elegir puntos de medida. Comparar, cuando sea seguro y técnicamente viable, entrada, barra principal y punto próximo a la carga.
- Configurar la captura. Seleccionar intervalos, umbrales y registro de formas de onda acordes con el evento.
- Registrar el contexto. Anotar transferencias, arranques, pruebas, obras, cambios de carga e incidencias.
- Correlacionar. Alinear cronológicamente los datos eléctricos con los registros operativos.
- Corregir y repetir. Aplicar una medida justificada y verificarla bajo condiciones comparables.
Dónde medir
El punto de medida cambia la interpretación. En la acometida se observa la interacción con la red; en una barra principal, el comportamiento agregado; y cerca de la carga, la condición que recibe el equipo. Una campaña escalonada suele ser más útil que instalar analizadores sin una arquitectura de comparación.
La intervención debe realizarla personal cualificado, con procedimientos de seguridad, equipos adecuados a la categoría de medida y una evaluación previa del acceso. Este artículo no sustituye el proyecto eléctrico, el procedimiento de trabajo ni las instrucciones del fabricante.
Cómo relacionar la medida con áreas médicas críticas
En quirófanos y salas de intervención, el Reglamento electrotécnico para baja tensión e ITC establece requisitos particulares de suministro, transformador de aislamiento, puesta a tierra, equipotencialidad, protecciones, control y mantenimiento. La calidad de energía complementa esas obligaciones; no las sustituye ni permite inferir conformidad a partir de una medición parcial.

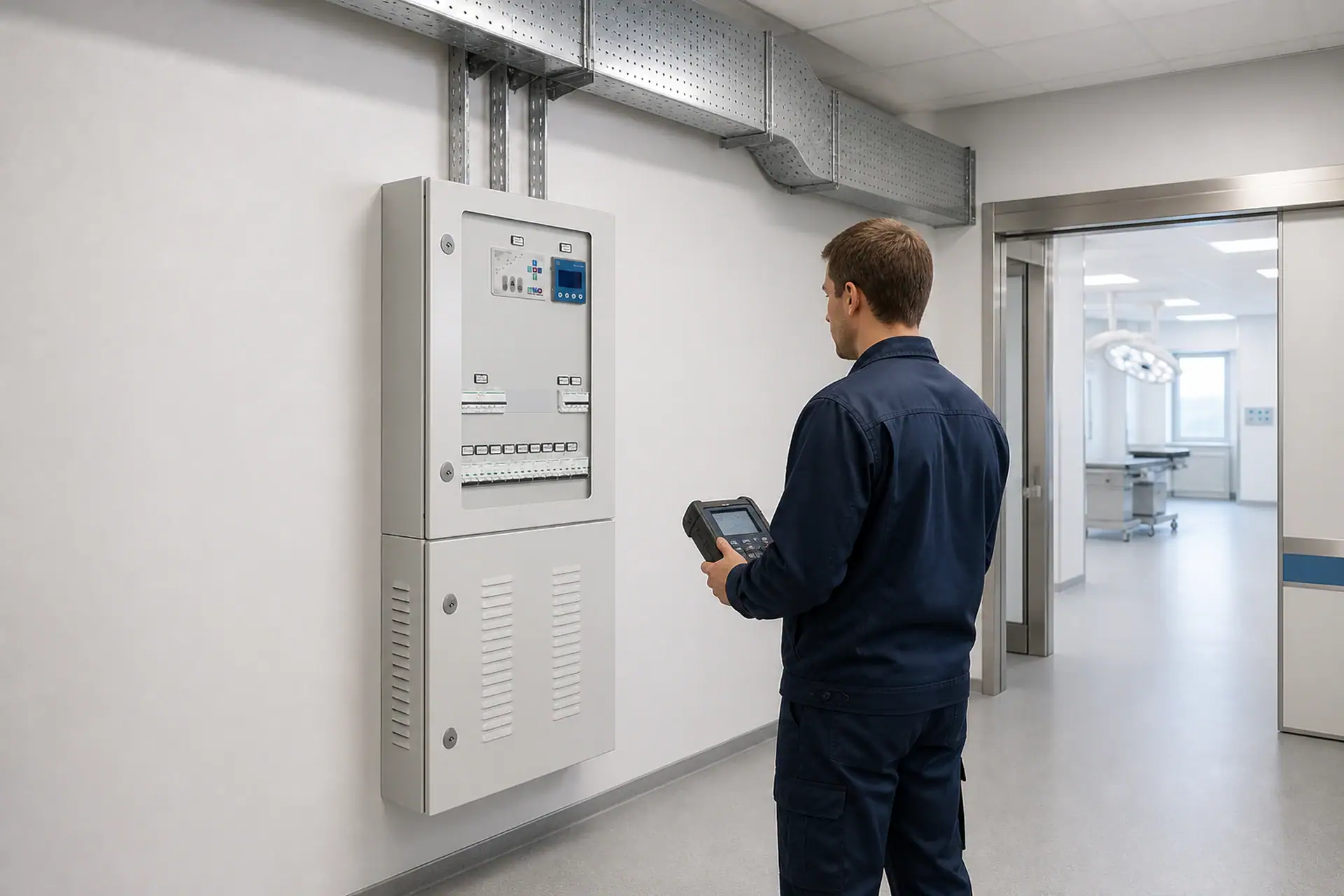

Los sistemas de alimentación IT mantienen la continuidad ante un primer fallo de aislamiento en las aplicaciones previstas, mientras que la supervisión del aislamiento IT permite detectar la degradación correspondiente. Ninguna de estas funciones equivale a un analizador general de calidad de red: son capas distintas que deben coordinarse.

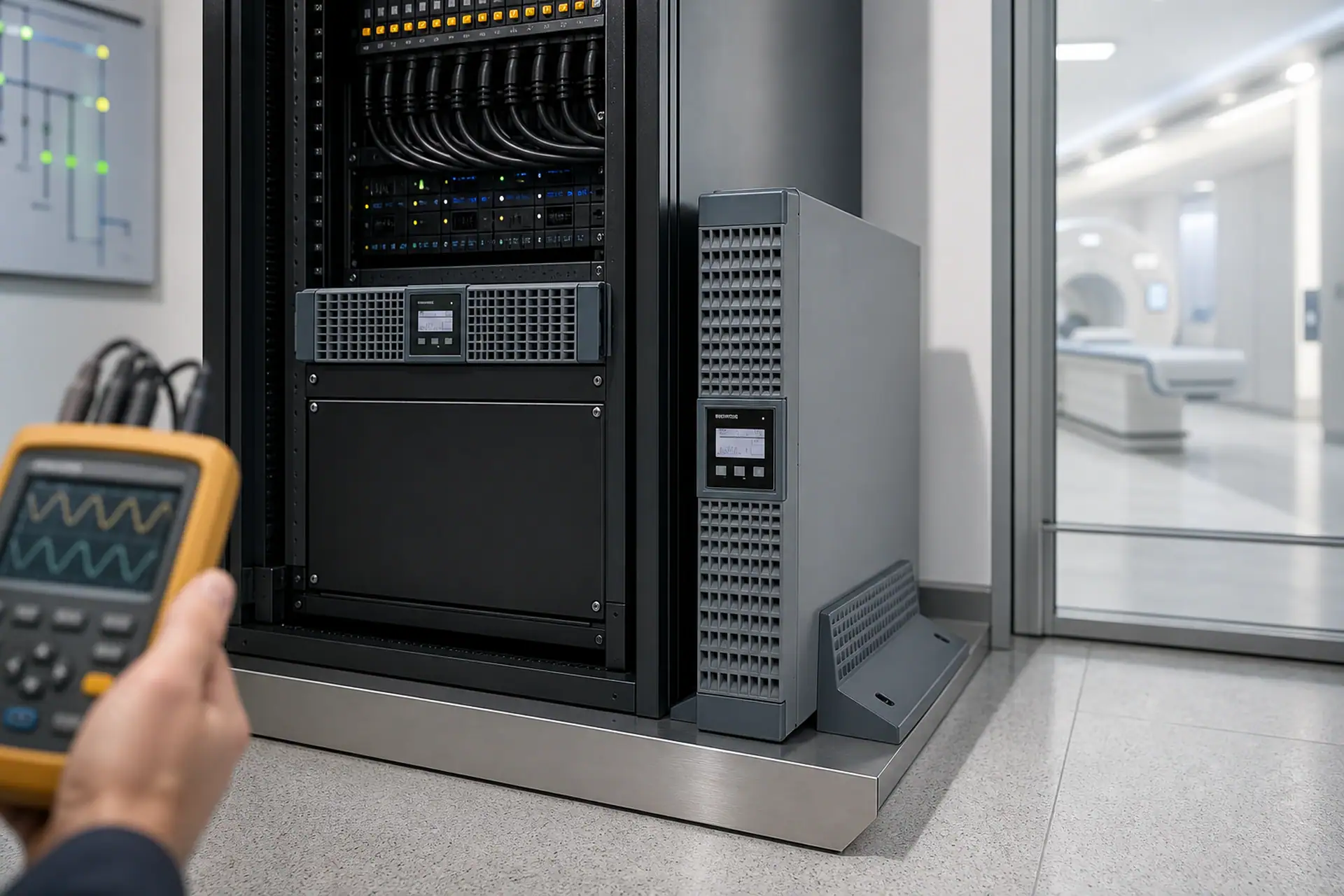

Del mismo modo, un sistema de alimentación ininterrumpida puede aportar continuidad frente a determinadas perturbaciones, pero su comportamiento depende de la topología, configuración, carga, autonomía y condiciones de la instalación. No debe asumirse que cualquier SAI elimina todos los armónicos o transitorios.
De los datos a una medida correctora
Una corrección debe responder a un mecanismo demostrado. Si el origen se localiza en una carga no lineal, las opciones pueden incluir cambios de arquitectura, reactancias, filtros activos o pasivos, redistribución de cargas o equipos con mejor comportamiento de entrada. Si el problema es un hueco, la respuesta puede estar en la coordinación, el respaldo, el arranque o la red. No existe una solución universal.
| Evidencia | Hipótesis a comprobar | Validación mínima |
|---|---|---|
| THD de corriente alta en una rama | Carga no lineal dominante | Medir antes y después de operar esa carga |
| THD de tensión en varios cuadros | Distorsión propagada o impedancia común | Comparar acometida, barra y ramas |
| Hueco simultáneo en entrada y carga | Evento aguas arriba | Correlacionar marcas de tiempo y registros de red |
| Temperatura elevada en neutro | Corriente armónica o conexión deficiente | Medir corriente, espectro, apriete y temperatura |
| Reinicio sin evento capturado | Umbral o resolución inadecuados | Reconfigurar captura y repetir |
Tras cualquier intervención debe repetirse la campaña con la misma ubicación, instrumentación y condiciones de carga siempre que sea posible. La mejora se demuestra comparando registros, no únicamente porque el síntoma deje de aparecer durante unas horas.
Cuando la perturbación no llega a interrumpir el suministro
No todas las anomalías eléctricas terminan en una desconexión. La coordinación de protecciones en hospitales determina qué parte de la instalación debe quedar aislada cuando se produce un fallo; el estudio de calidad eléctrica, en cambio, permite reconocer alteraciones capaces de degradar el funcionamiento sin hacer actuar ninguna protección. Ambas disciplinas responden a momentos distintos de un mismo problema: contener la avería cuando aparece y descubrir las señales que la preceden.
Esas señales adquieren verdadero valor cuando se observan en el tiempo. Una evolución sostenida de la THD, el desequilibrio o la temperatura puede incorporarse al mantenimiento predictivo en áreas críticas, siempre que las mediciones sean comparables y los umbrales respondan al comportamiento real de la instalación. El dato aislado describe un instante; la tendencia revela si el sistema está cambiando.
Cuando el origen no resulta evidente o intervienen varias capas de la distribución, el asesoramiento en seguridad eléctrica hospitalaria ayuda a ordenar las evidencias antes de decidir. El esquema eléctrico, las cargas conectadas, la criticidad de cada área y el historial de eventos deben conducir el diagnóstico. Poner nombre a una perturbación es solo el principio; localizarla y demostrar su efecto es lo que permite corregirla con criterio.
Preguntas frecuentes sobre calidad eléctrica hospitalaria
¿Qué es la calidad de la energía eléctrica en hospitales?
Es la evaluación de tensión, corriente, frecuencia y perturbaciones en relación con las necesidades de la instalación y sus cargas. Incluye armónicos, huecos, transitorios y desequilibrios, además de su duración, ubicación y efecto operativo.
¿Una THD elevada demuestra que hace falta un filtro?
No. Primero hay que distinguir THD de tensión y corriente, conocer la carga, revisar el espectro, localizar el origen y evaluar la impedancia y posibles resonancias. El filtro se justifica después de caracterizar el mecanismo.
¿Un SAI elimina todas las perturbaciones eléctricas?
No necesariamente. La respuesta depende de su topología, configuración, carga y especificaciones. Debe verificarse frente a las perturbaciones concretas y dentro de la arquitectura completa de la instalación.
¿Cuánto tiempo debe durar una campaña de medida?
Debe cubrir condiciones representativas: turnos, máximos y mínimos de carga, transferencias y eventos relacionados con el síntoma. No existe una duración única; el criterio es capturar ciclos operativos suficientes para comparar.
¿Dónde debe colocarse el analizador de redes?
En puntos elegidos para contrastar hipótesis: entrada, barra principal y proximidad de la carga, según el riesgo y la accesibilidad. La comparación simultánea o temporal ayuda a separar origen externo e interno.
¿Cómo se valida una medida correctora?
Repitiendo la medición en condiciones comparables, con los mismos indicadores y puntos, y comprobando tanto la reducción de la perturbación como la ausencia de efectos adversos en otras partes de la instalación.
