Las unidades hospitalarias, en especial las UCIs, son contextos con altos riesgos de fallos eléctricos si no disponen de un sistema de seguridad eléctrica adecuada.
En la actualidad, la mayoría de dispositivos médicos son electrónicos, por lo que reciben energía a través de fuentes de alimentación y la red eléctrica. Si se produce un fallo de seguridad eléctrica, el riesgo de lesiones en el paciente es elevado. Especialmente, en zonas como la UCI u otras áreas críticas en los centros sanitarios.
UCIs y áreas críticas en los hospitales: ¿qué son y qué suponen?
La UCI es la unidad de cuidados intensivos de un hospital, es decir, el área de un centro hospitalario donde se ingresa a los enfermos de mayor gravedad que requieren una vigilancia y una atención continua y específica.
Por áreas críticas entendemos aquellos espacios de los hospitales donde se produce una asistencia sanitaria en la que el riesgo es alto. Además de la UCI, por ejemplo, encontramos quirófanos, urgencias, salas blancas, habitaciones de aislamientos, UCI…
Para mantener la seguridad eléctrica hospitalaria de estas zonas existen diversos elementos que protegen y garantizan el suministro eléctrico. Hablamos de, por ejemplo, los sistemas de alimentación IT, los sistemas de alimentación ininterrumpida o las conexiones de tierra, entre otros.
El suministro eléctrico en las UCIs
La continuidad del suministro eléctrico es una premisa fundamental en las salas críticas, como las UCI o los boxes de Reanimación, así como en las instalaciones donde el paciente está monitorizado y conectado a determinados equipos electromédicos para garantizar su asistencia vital.
Como decíamos, actualmente la inmensa mayoría de la maquinaria médica de un hospital funciona con energía eléctrica, por lo que un fallo de esta naturaleza o la falta de energía puede poner en peligro la vida de los pacientes. Así, la energía hospitalaria y la seguridad eléctrica son dos aspectos vitales para su correcto funcionamiento, especialmente en las áreas más críticas, como la Unidad de Cuidados Intensivos.
Normas, recomendaciones estatales y la importancia de la individualización
Según el Ministerio de Sanidad de España, el cuadro eléctrico principal de la UCI debe estar conectado a los sistemas eléctricos de emergencia (grupo electrógeno y sistema de alimentación ininterrumpida).
En cada habitación se recomiendan seis tomas eléctricas en paredes adecuados para el funcionamiento de equipos tales como portátil de radiología, hemodiálisis, respirador, etc. Cada UCI debe disponer de una instalación eléctrica segura en cuanto al suministro y a los riesgos.
Con mayor foco en las UCIs, y en otras áreas críticas, es necesario que cada cama tenga una conexión eléctrica individualizada para un tratamiento individualizado por cama. La instalación eléctrica aislada debe estar por tanto pormenorizada por cada paciente / cama.
Suministro eléctrico y factores de riesgo
En un hospital o centro sanitario, lo más habitual es que los sistemas de seguridad eléctrica hospitalaria estén especialmente enfocados en las áreas más críticas.
Es lógico que la seguridad eléctrica en hospitales sea un tema de prioridad absoluta para evitar problemas con la corriente eléctrica que puedan perjudicar al funcionamiento del centro sanitario y la salud de los pacientes. Tomar precauciones, mediante un sistema eléctrico bien diseñado, permite afrontar las potenciales complicaciones que se relacionan con la seguridad eléctrica en las UCIs.
Sobre todo, cuando hablamos de los efectos perniciosos en pacientes indefensos o muy expuestos. Un paciente anestesiado, sedado o en estado grave, no podrá reaccionar frente a un contacto eléctrico. Y si el contacto se produce de forma invasiva, sus efectos son más graves si cabe, ya que no hay protección de la piel, pudiéndose producir, por ejemplo, desfibrilación cardiaca.
Ante este riesgo y problema, la solución es una red eléctrica aislada a tierra. Si un paciente entra en contacto con un conductor eléctrico, no circulará corriente a través de él. Esto se consigue mediante la instalación de un transformador de aislamiento, para lo que hay que añadir un detector de aislamiento / fugas.
Además, es importante hacer pruebas básicas para conocer cómo está el sistema eléctrico.

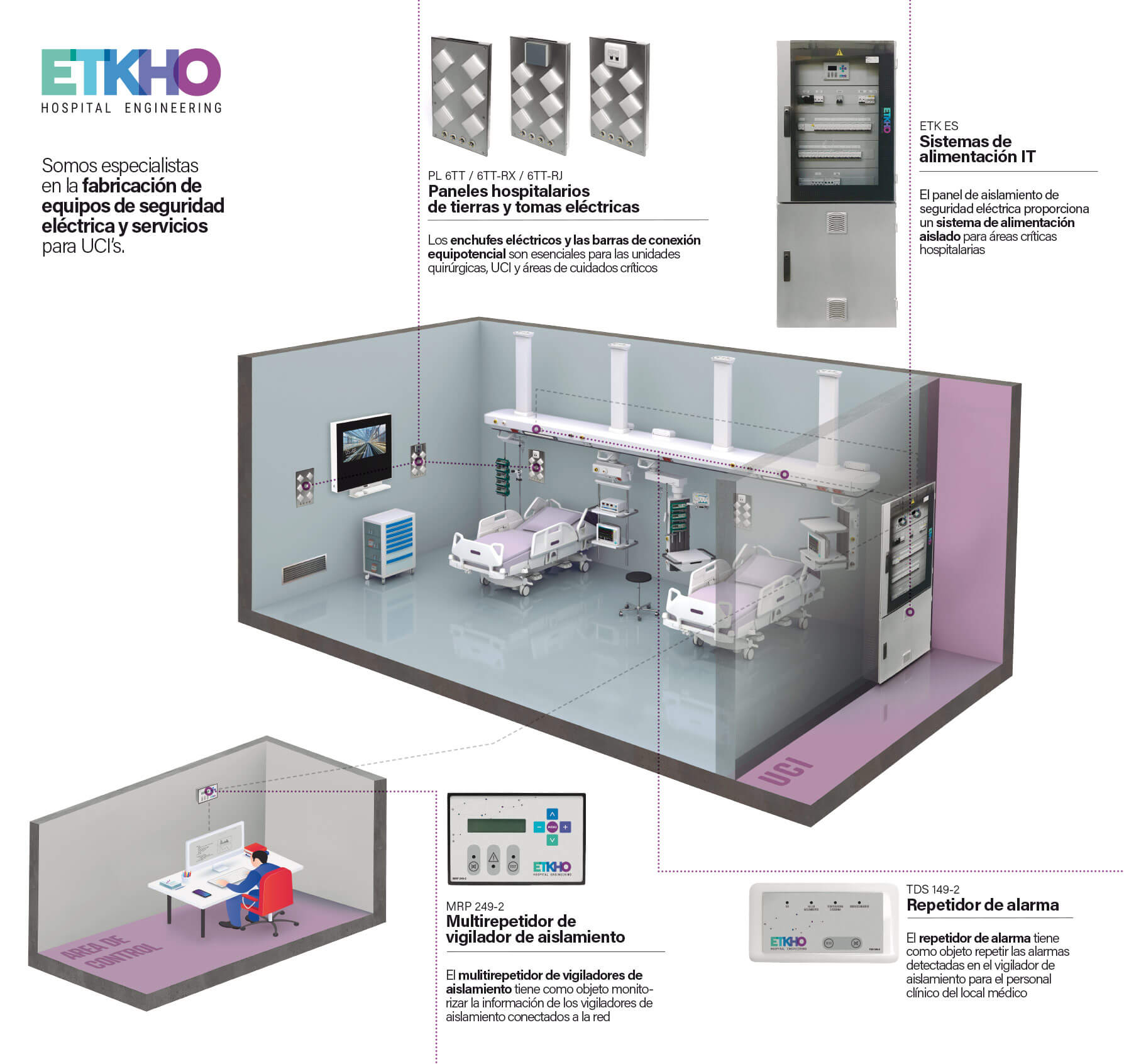

Elementos básicos de la seguridad eléctrica en la UCI
Los distintos equipos y elementos que nos ayudarán a mantener la UCI y las áreas de reanimación seguras a nivel eléctrico son:
- Conexiones de tierra, paneles hospitalarios de tierra y tomas eléctricas.
- Baterías y transformadores de aislamiento.
- Sistemas de alimentación IT, para detectar los fallos eléctricos a tierra y localizarlos fácil y rápidamente.
- Vigilante de asilamiento y su multirrepetidor, para monitorizar de forma continua la resistencia de aislamiento de los sistemas médicos IT.
- Sistemas de alimentación ininterrumpida, que permiten la alimentación eléctrica de emergencia de cargas específicas.
- Repetidor de alarma.
Todos estos productos garantizan en conjunto que una Unidad de Cuidados Intensivos (UCI) pueda mantenerse en perfecto funcionamiento, evitando así fallos que puedan poner en peligro la vida de pacientes con coronavirus.
En ETKHO, como especialistas en seguridad eléctrica hospitalaria, tenemos años de experiencia en la fabricación de equipamiento y servicios de seguridad eléctrica en hospitales y UCIs.
La importancia de la puesta en tierra
El sistema de puesta a tierra es una parte básica y fundamental de cualquier instalación eléctrica en los hospitales, máxime en UCIs y áreas de reanimación. Sus principales objetivos son:
- Limitar la tensión de las masas metálicas respecto a tierra.
- Disminuir o eliminar el riesgo y los peligros de una avería en el material eléctrico.
Como sabemos, existen peligros por descargas eléctricas, ocasionando daños a los costosos equipos hospitalarios, pero y más grave aún, lesiones o incluso la muerte en el peor de los casos a personas encamadas.
Por tanto, los sistemas de puesta tierra protegen los equipos médicos y la vida y salud del paciente, así como a los trabajadores involucrados en su manipulación.
Los sistemas de puesta a tierra deben permitir la conducción hacia el suelo de cargas eléctricas originadas por rayos, electricidad estática, fugas, averías o fallos del sistema.
Fundamentalmente, el circuito aislado de tierra consta de tres elementos:
- Transformador de aislamiento.
- Monitor de aislamiento de línea.
- Sistema equipotencial de conexión puesta a tierra.
Los paneles hospitalarios de tierras y tomas eléctricas ayudan a prevenir y evitar tensiones de contacto dentro de las áreas médicas críticas. Se instalan sobre paneles empotrados, con configuraciones mixtas, según la necesidad de la instalación eléctrica particular. De esta forma, los enchufes eléctricos y las barras de conexión equipotencial son esenciales para las unidades UCI.

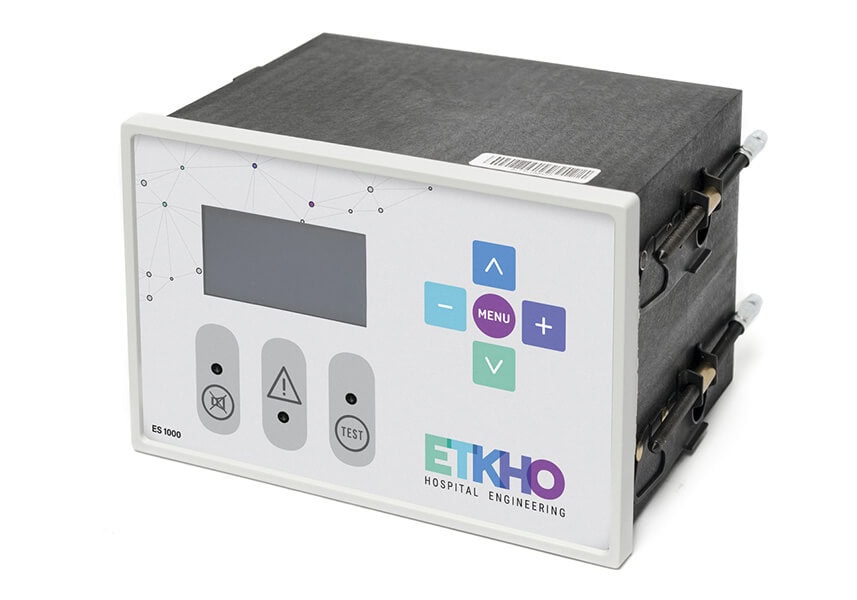

Vigilante de aislamiento
Este dispositivo nos permite monitorizar de forma continua la resistencia de aislamiento de los sistemas médicos IT, así como vigilar la corriente de fuga o diferencial, tanto en sistemas aterrizados como TB y TT. De forma que las dos alarmas de los vigilantes de aislamientos son las que nos indican cuál es el estado del equipo antes de que ocurra alguna falla a tierra. Dicho de otro modo: son elementos cruciales para prevenir los cortocircuitos en el sistema eléctrico de un hospital y posibles incendios.
Multirrepetidor de vigilante de aislamiento
El mulitirepetidor de vigilante de aislamiento monitoriza la información de los vigilantes de aislamiento conectados a la red con el objetivo de que el personal técnico, desde un puesto de control centralizado, pueda controlar el estado de los vigilantes de aislamiento de locales de uso médico.
Sistemas de alimentación IT
Gracias a su detección automática de los fallos eléctricos a tierra y rápida localización de los mismos, son fundamentales para las áreas críticas hospitalarias. Se caracterizan porque todos los componentes activos están puestos a tierra, a través de una impedancia elevada. Por tanto, ayudan a localizar fallos durante la prestación de los servicios de salud, mientras la instalación está en servicio, brindar más protección y reducir el riesgo de descargas eléctricas.

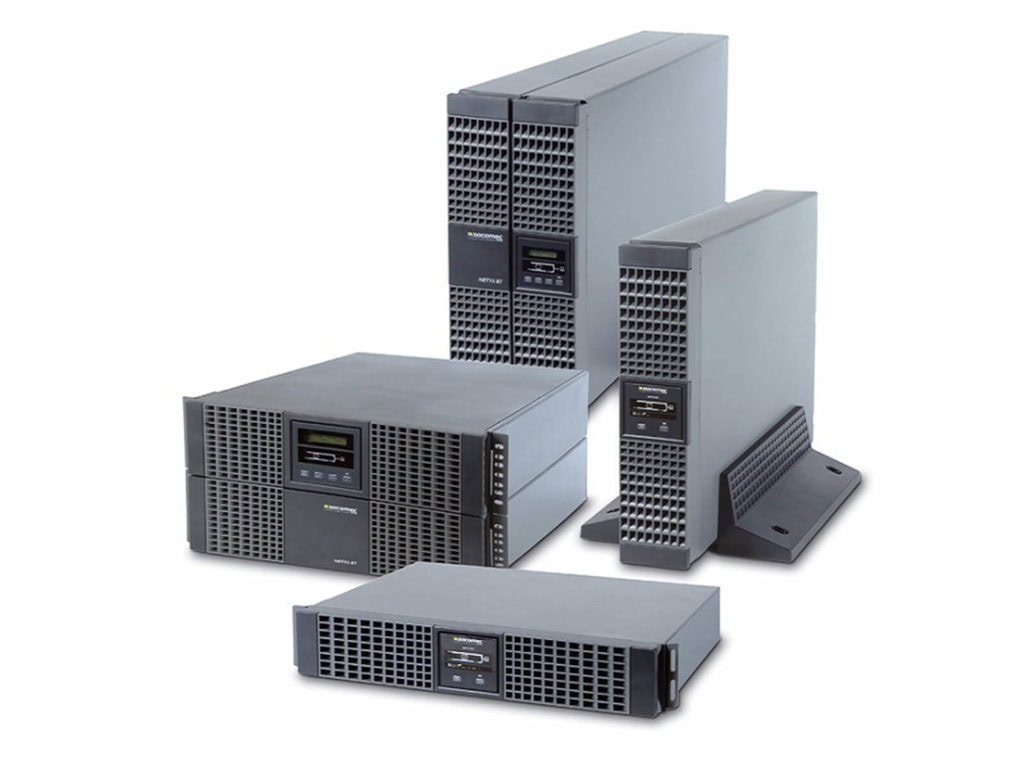

Cuadro de alimentación ininterrumpida
El cuadro de alimentación ininterrumpida garantiza el suministro de energía de forma continua, evitando cortes en la red principal, durante como mínimo 2 horas.

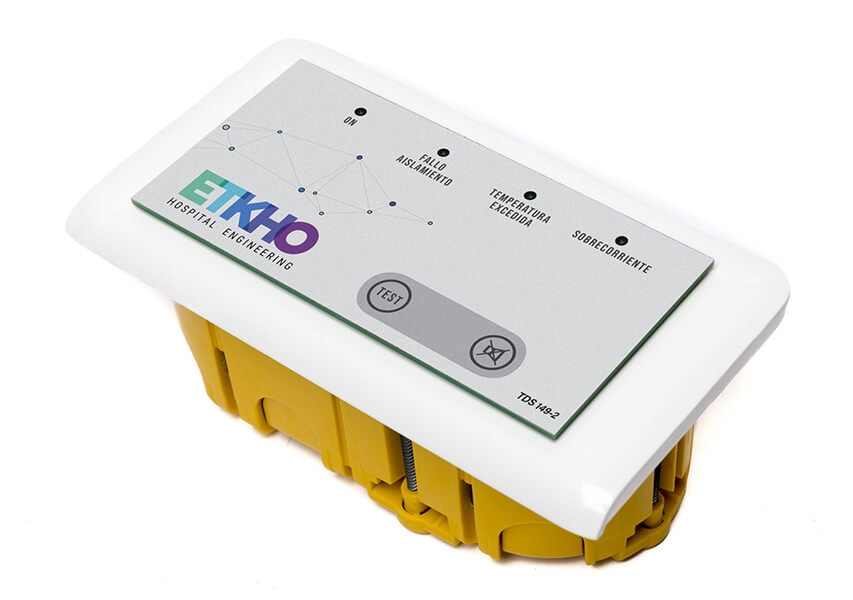

Repetidor de alarma
El repetidor de alarma, como su nombre indica, repite las alarmas detectadas en el vigilador de aislamiento para el personal clínico de cada centro sanitario. Además de proporcionar información adicional al personal médico, indican qué hay que hacer o a quien hay que llamar.
Especialistas en seguridad eléctrica hospitalaria
¿Tenías constancia de que existían estas herramientas de ETKHO para la seguridad eléctrica en quirófanos?
En ETKHO somos especialistas en productos, equipos y servicios especiales para garantizar la seguridad eléctrica en la UCI y otras áreas de reanimación. Además, ofrecemos asesoramiento en seguridad eléctrica especializada en hospitales, unidades médicas, zonas de quirófano y todo lo relacionado con servicios médicos.
Si necesitas más información o asesoramiento por parte de un equipo de expertos en seguridad eléctrica hospitalaria, ponte en contacto con nosotros.
