Dimensionar un transformador de aislamiento médico no consiste en sumar las potencias nominales de todos los receptores y escoger el siguiente valor del catálogo. La decisión correcta debe responder a una pregunta más exigente: ¿qué carga puede coincidir realmente, cómo se comportará durante los transitorios y qué margen térmico conservará el conjunto en las condiciones de instalación? En un sistema IT médico, esa respuesta afecta a la continuidad de servicio, a la coordinación de las protecciones y a la capacidad de detectar una degradación antes de que se convierta en una incidencia.
Por eso, la potencia asignada es solo el punto de partida. El proyecto debe relacionar el inventario clínico, los perfiles de uso, las puntas de conexión, la ventilación del cuadro, la temperatura ambiente y la ampliación razonablemente prevista. Después, la puesta en servicio debe demostrar que las hipótesis se cumplen. Este enfoque evita dos errores opuestos: elegir un equipo demasiado pequeño, que trabaja sin margen, o sobredimensionar sin criterio, aumentando corrientes de magnetización, volumen, coste y dificultad de coordinación.
La carga instalada no es la carga de cálculo
Una sala de intervención puede reunir una mesa quirúrgica, equipos de imagen, monitores, bombas, torres de endoscopia, electrobisturíes, sistemas de integración y tomas reservadas para equipos móviles. Sin embargo, no todos esos receptores consumen su potencia de placa al mismo tiempo ni durante el mismo intervalo. La carga de cálculo debe construirse a partir de escenarios clínicos representativos, no de una suma indiscriminada.
El primer paso es clasificar cada receptor según su patrón de uso:
- Cargas permanentes: permanecen conectadas durante prácticamente toda la actividad y forman la base del perfil.
- Cargas simultáneas: pueden coincidir de forma razonable dentro de un procedimiento concreto.
- Cargas intermitentes: funcionan por ciclos y deben analizarse tanto por su valor eficaz como por su efecto térmico acumulado.
- Cargas con punta de arranque o conexión: pueden provocar caídas de tensión o disparos aunque su consumo estable sea moderado.
- Reserva funcional: corresponde a ampliaciones identificadas y documentadas, no a un porcentaje añadido de forma automática.
El resultado útil no es una cifra única, sino una envolvente de escenarios: funcionamiento normal, procedimiento de máxima demanda creíble, conexión de una carga relevante y condición degradada o de mantenimiento. Conviene registrar para cada escenario la potencia aparente, la corriente, el factor de potencia, la duración y la frecuencia esperada. Cuando existan equipos con electrónica de potencia, también es prudente considerar el contenido armónico y la forma real de la corriente, porque dos cargas con los mismos voltamperios nominales no siempre producen el mismo calentamiento.
Potencia, corriente de conexión e impedancia: tres decisiones relacionadas
Escoger una potencia nominal suficiente es imprescindible, pero no garantiza por sí solo un resultado robusto. El transformador forma parte de un sistema: aguas arriba existen una fuente y una protección; aguas abajo, circuitos finales y equipos clínicos; alrededor, un recinto con condiciones térmicas concretas. Cambiar su potencia puede modificar la corriente de vacío, la corriente de conexión, la impedancia y la energía disponible ante un defecto.
La corriente de magnetización merece atención especial. Se produce al energizar el transformador y depende, entre otros factores, del instante de conexión, del flujo residual y de las características constructivas. Puede ser breve, pero suficiente para comprometer una protección mal seleccionada. La solución no es elevar el calibre sin más: debe comprobarse la compatibilidad entre la curva de disparo, la sección del conductor, la capacidad de corte y la selectividad del conjunto.
La impedancia también interviene en la caída de tensión y en las corrientes de cortocircuito. Una impedancia mayor puede limitar la corriente, pero también incrementar la variación de tensión con la carga; una menor puede exigir más a las protecciones. El valor adecuado se determina dentro del estudio de la instalación, no de manera aislada. La norma de producto IEC 61558-2-15:2022 establece requisitos particulares para transformadores de aislamiento destinados a locales médicos, pero el cumplimiento del equipo no sustituye el cálculo del sistema ni las reglas nacionales aplicables al proyecto.
El margen térmico se diseña antes de medirlo
La vida del aislamiento está muy ligada a la temperatura. El calor aparece por las pérdidas en los devanados y en el núcleo, y debe evacuarse en un entorno que a menudo dispone de poco espacio. Un transformador correctamente seleccionado puede trabajar por encima de lo previsto si el cuadro tiene entradas de aire insuficientes, si otros equipos aportan calor, si las rejillas quedan obstruidas o si la temperatura del local supera la considerada en el diseño.
La revisión térmica debe contemplar el equipo, su envolvente y el local. Importan la separación respecto a paredes y componentes, el recorrido natural del aire, la ventilación prevista, la accesibilidad para inspección y la ausencia de puntos donde el calor quede atrapado. También debe revisarse la altitud cuando sea relevante, pues puede afectar a la refrigeración y al aislamiento. Cualquier corrección o desclasificación indicada por el fabricante debe incorporarse al cálculo.

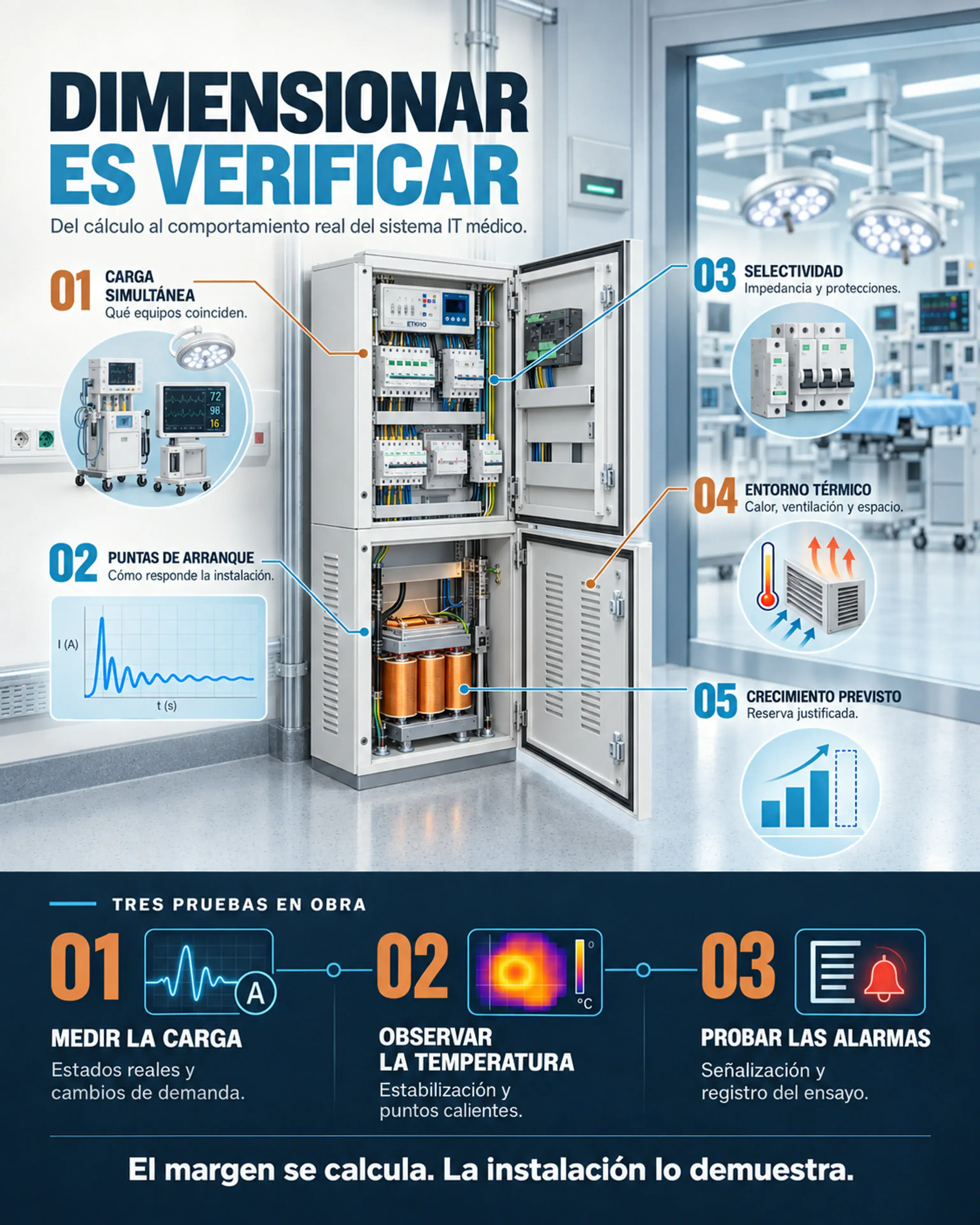

La siguiente matriz ayuda a convertir hipótesis generales en evidencias verificables:
| Entrada de diseño | Evidencia necesaria | Riesgo si se omite |
|---|---|---|
| Perfil de carga | Mediciones o escenarios clínicos validados | Sobrecarga o sobredimensión |
| Puntas de conexión | Datos del equipo y prueba funcional | Disparos intempestivos |
| Impedancia y protecciones | Estudio de coordinación y caída de tensión | Falta de selectividad |
| Entorno térmico | Temperatura, ventilación y disposición del cuadro | Envejecimiento acelerado |
| Crecimiento previsto | Plan de ampliación aprobado | Margen ficticio o insuficiente |
Cómo fijar una reserva útil sin sobredimensionar
La reserva debe estar vinculada a una necesidad concreta. Puede responder a un equipo pendiente de adjudicación, a una nueva modalidad clínica o a un número definido de tomas futuras. Si la ampliación es incierta, resulta más transparente documentar qué capacidad queda disponible y qué revisión será necesaria antes de incorporar nuevas cargas.
Un porcentaje genérico puede ocultar dos problemas. Si es pequeño, quizá no cubra la combinación crítica; si es demasiado amplio, puede llevar a un transformador mayor de lo necesario y complicar la protección. Además, la reserva eléctrica no sirve de nada si el cuadro no dispone de espacio, ventilación, bornes y circuitos adecuados. Debe existir coherencia entre la capacidad del transformador y la capacidad física y funcional de la distribución.
El mejor margen no es el más grande: es el que está justificado, puede medirse y conserva la coordinación del sistema.
Integración del transformador en el cuadro IT médico
La instalación final debe entenderse como un conjunto. El transformador se integra con las protecciones, el dispositivo de vigilancia del aislamiento, la señalización y los circuitos de salida. La separación entre el compartimento de potencia y los elementos de control facilita el mantenimiento y reduce la exposición durante una inspección. Una envolvente ventilada, con rutas de cable claras y acceso frontal suficiente, mejora tanto el comportamiento térmico como la mantenibilidad.
Para aplicaciones monofásicas, el ETKM TRM8 ofrece una referencia específica de transformador de aislamiento para uso médico. Su ficha técnica debe revisarse junto con el esquema del cuadro, la potencia requerida y las condiciones reales de instalación. Como sucede con cualquier documentación de producto, la edición normativa citada en una ficha y la conformidad exigible en el proyecto deben confirmarse durante la prescripción y la compra.
Cuando la arquitectura eléctrica requiere una solución trifásica, el ETK TRT8 permite estudiar una configuración distinta. La elección entre una solución monofásica y otra trifásica no debe basarse solo en la potencia agregada: intervienen la topología de la instalación, las cargas servidas, el equilibrio entre fases, las protecciones y los requisitos del país y del centro sanitario.
ETKHO desarrolla transformadores y soluciones para sistemas IT médicos que pueden integrarse en una ingeniería completa. El valor de esa integración está en coordinar desde el principio equipo, cuadro, vigilancia, alarmas, documentación y pruebas.
Verificación en obra: demostrar el comportamiento real
La puesta en servicio debe transformar el cálculo en evidencia. Antes de energizar, se comprueban identificación, aprietes conforme a las instrucciones aplicables, continuidad de los conductores de protección, separación de circuitos, ventilación y correspondencia entre esquema y montaje. Después se realizan pruebas funcionales progresivas, evitando convertir el ensayo en una carga artificial que no representa el uso clínico.
- Registrar la condición inicial. Temperatura ambiente, tensión de alimentación, estado de protecciones y equipos conectados.
- Medir en vacío y con carga. Tensión, corriente, potencia aparente y cualquier variable prevista en el plan de pruebas.
- Reproducir escenarios representativos. Incluir cambios de carga y conexiones relevantes autorizadas por el centro.
- Observar la tendencia térmica. No basta una fotografía instantánea: interesa saber si las temperaturas se estabilizan y dónde aparecen los puntos calientes.
- Probar vigilancia y alarmas. Verificar señal local, repetición remota cuando exista, identificación del evento y registro.
- Cerrar la trazabilidad. Guardar instrumentos utilizados, fecha, responsables, condiciones y resultados de aceptación.
La termografía es útil, pero debe interpretarse con contexto. Una imagen sin carga, sin temperatura ambiente y sin tiempo de funcionamiento puede llevar a conclusiones erróneas. Tampoco sustituye a la medición eléctrica ni a la revisión del apriete y la ventilación. Su valor aumenta cuando se repite bajo condiciones comparables y permite identificar tendencias.
Definir la aceptación antes del ensayo
El plan de pruebas debe indicar previamente qué valores se medirán, durante cuánto tiempo y qué desviaciones obligan a detener o investigar. Ese acuerdo evita interpretar los datos a posteriori para justificar el resultado. También debe asignar responsabilidades: quién autoriza la carga de prueba, quién observa las condiciones clínicas, quién registra las alarmas y quién acepta el cierre.
Si una variable no dispone de un límite normativo directamente aplicable, puede utilizarse una línea base documentada, la información del fabricante o el criterio de diseño aprobado. Lo importante es declarar el fundamento. Una diferencia térmica o una caída de tensión no se evalúan solo por su magnitud, sino por la carga, el ambiente, la duración y la comparación con componentes equivalentes. Cuando el ensayo revela una desviación, el informe debe incluir acción, responsable y nueva verificación; no basta con dejar una observación abierta.
La guía británica HTM 06-01 ofrece un marco práctico para el diseño, la verificación y la operación de servicios eléctricos sanitarios. No reemplaza la normativa española ni las especificaciones del proyecto, pero resulta útil como referencia técnica complementaria para estructurar responsabilidades, ensayos y documentación.
Errores frecuentes que conviene detectar en revisión
- Sumar todas las placas sin analizar simultaneidad. Genera una cifra grande, pero no necesariamente representativa.
- Aplicar un margen fijo sin justificarlo. La reserva debe responder a una ampliación o incertidumbre identificada.
- Ignorar la corriente de conexión. Puede producir disparos que se atribuyen erróneamente a falta de potencia.
- Seleccionar la protección de forma independiente. Transformador, conductor y protección deben coordinarse.
- Validar la temperatura con una lectura aislada. Lo relevante es la evolución hasta un estado estable y bajo carga conocida.
- Dar por buena la ventilación del catálogo. El comportamiento depende del cuadro y del local finalmente ejecutados.
- No actualizar la documentación. Un nuevo equipo clínico puede cambiar la hipótesis de simultaneidad y obligar a revisar el sistema.
Del cálculo a una instalación mantenible
Un transformador de aislamiento médico queda correctamente dimensionado cuando la potencia elegida, la coordinación eléctrica, la disposición térmica y el plan de pruebas cuentan la misma historia. Esa coherencia es más valiosa que un margen nominal elevado. Permite saber qué puede conectarse, qué comportamiento es aceptable, qué alarmas deben aparecer y cuándo una tendencia exige intervención.
La documentación final debería conservar el inventario de cargas, los escenarios de diseño, el esquema unifilar, los ajustes y curvas de protección, las condiciones ambientales, los resultados térmicos y las pruebas de alarmas. Así, mantenimiento puede comparar el estado futuro con una referencia fiable y evaluar cualquier ampliación antes de ejecutarla.
Preguntas frecuentes
¿Cómo se calcula la potencia de un transformador de aislamiento médico?
Se parte del inventario de receptores y se construyen escenarios de uso que distinguen cargas permanentes, simultáneas, intermitentes y con puntas de conexión. Después se añade una reserva justificada y se comprueban caída de tensión, protecciones, impedancia y condiciones térmicas. La suma de potencias de placa, por sí sola, no describe el funcionamiento real.
¿Es recomendable sobredimensionar para evitar problemas?
No de forma indiscriminada. Un equipo mayor puede incrementar volumen, coste y corriente de magnetización, además de alterar la coordinación. El margen debe asociarse a una ampliación identificada o a una incertidumbre documentada, y debe comprobarse junto con el cuadro, la ventilación y las protecciones.
¿Qué influencia tiene la temperatura del cuadro?
La temperatura condiciona el envejecimiento del aislamiento y el margen de operación. Deben revisarse ambiente, ventilación, separación, aportes de calor de otros componentes y posibles obstrucciones. La verificación debe observar la tendencia térmica bajo una carga conocida, no solo una lectura puntual.
¿Qué debe comprobarse en la puesta en servicio?
Como mínimo, correspondencia con el proyecto, conexiones, protecciones, ventilación, tensiones y corrientes en estados representativos, tendencia térmica, funcionamiento de la vigilancia del aislamiento, alarmas locales y remotas, y trazabilidad de instrumentos y resultados. El alcance final depende de la normativa y del plan de pruebas del centro.
¿Cuándo hay que revisar de nuevo el dimensionado?
Cuando cambien las cargas clínicas, se añadan equipos, varíen los escenarios de simultaneidad, aparezcan disparos o temperaturas anómalas, o se modifique la ventilación del cuadro o del local. También conviene revisar las hipótesis durante reformas y antes de utilizar la reserva prevista.
¿La IEC 61558-2-15 define toda la instalación IT médica?
No. Es una norma de producto con requisitos particulares para transformadores de aislamiento de locales médicos. El diseño del sistema completo debe atender además a las reglas de instalación y seguridad aplicables, a la coordinación de protecciones, al proyecto del centro y a los requisitos de la autoridad competente.
